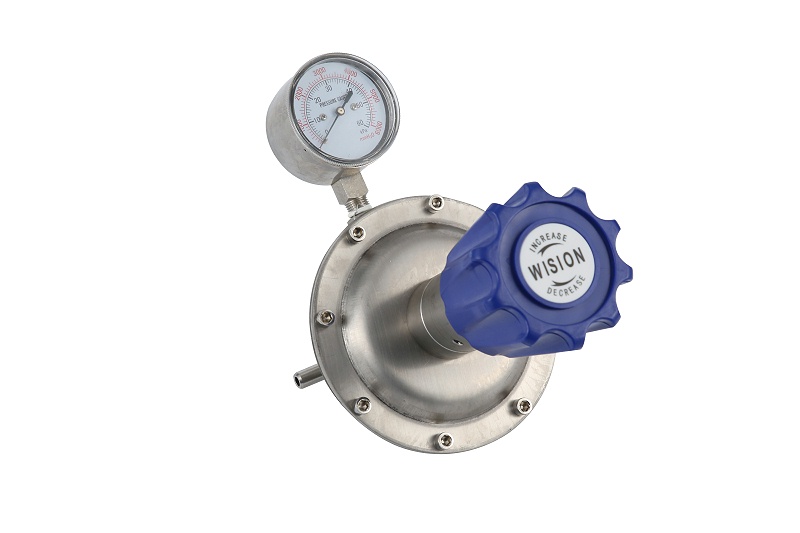

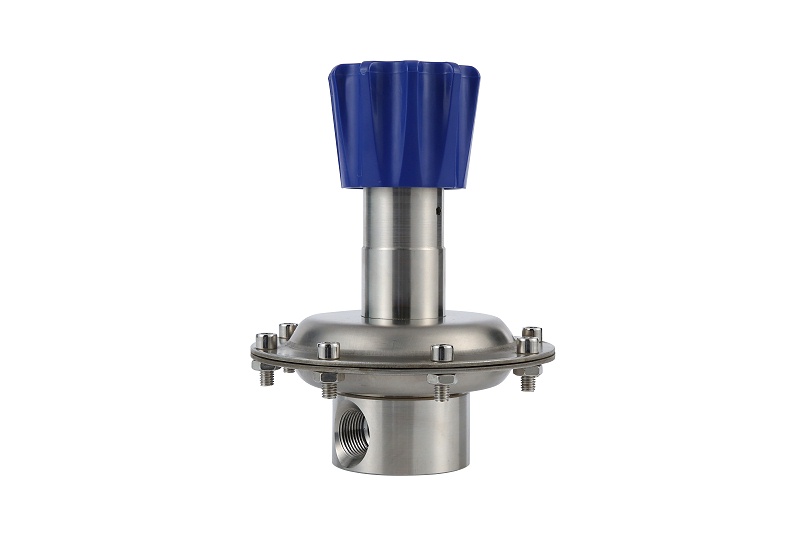

沃原先導式調節閥結構設計淺析

返回列表 來源：發布日期： 2020.12.24

沃原先導式調節閥采用先導式結構，用于流量大的使用要求，穩定進口壓力，使用介質為氣體和液體。其閥瓣的設計考慮到了閥門的關閉性能和閥門的穩定性能以及調節性能等。先導閥瓣閥座通道要滿足流通能力大于導向環及主閥瓣與套筒間隙的流通能力和其開啟的開度控制在閥門開度的百分之十以下, 否則將會產生閥門打不開或小流量范圍無法調節的問題，除此之外沃原先導式調節閥擁有較低的維護成本，維護周期長、裝拆簡便等多種優點。

導向環的作用主要是增加閥瓣組件的穩定性, 限制主閥瓣與套筒因溫度原因所設計的間隙較大造成間隙流通能力與先導閥瓣閥座通道流通能力不匹配的問題。

彈簧的設計原則要滿足彈簧的剛度能夠抵抗介質壓力的波動, 否則在先導閥瓣和主閥瓣之間會產生振動等問題。

止轉銷的作用是控制先導閥瓣和主閥瓣因渦流而產生的轉動趨勢，而彈簧控制的是先導閥瓣和主閥瓣上下方向振動的趨勢。先導式調節閥以其體積小、結構緊湊、密封效果好、切斷能力高(可達到公稱壓力) 、適用范圍廣和使用壽命長等特點, 在自動控制系統中得到越來越廣泛的應用。先導式調節閥可作放空切斷閥使用, 尤其高溫、高壓和大口徑要求切斷的場合。
